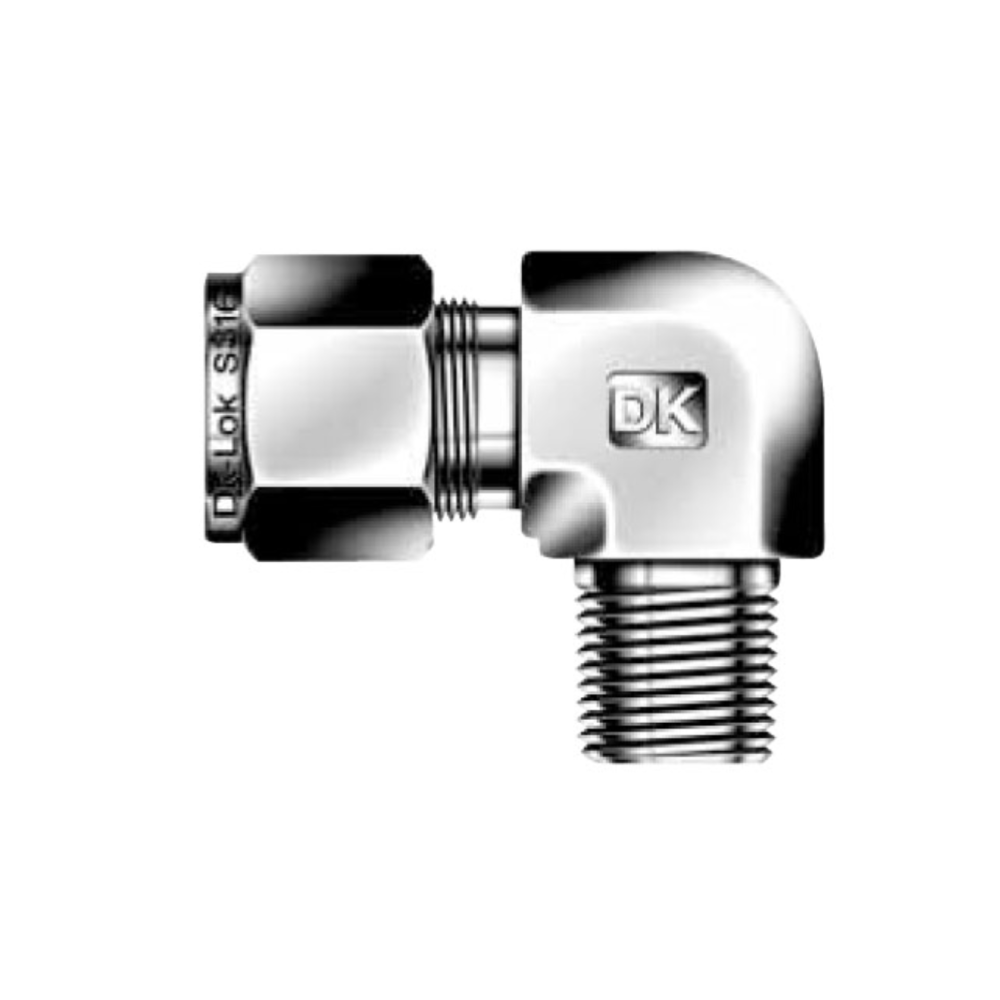

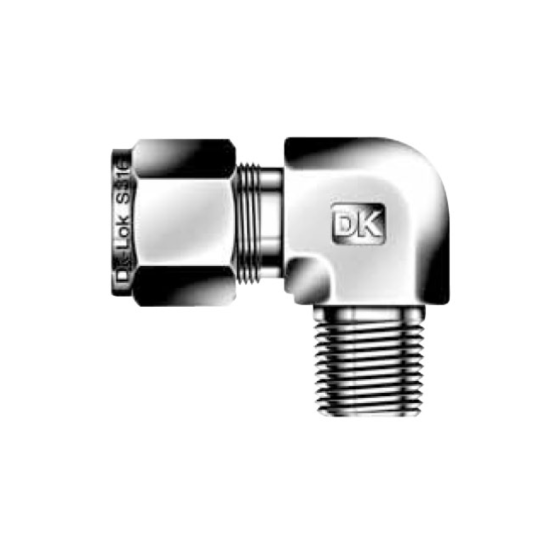

DK-LOK BRASS Male Elbow DLM-R Metric Series
Tube to Male Pipe
DK-Lok DLM-N male elbows are designed to connect individual fractional or metric tube lines to a female British Standard Pipe Tapered (BSPT) threaded port in both single ferrule and double ferrule designs.
|

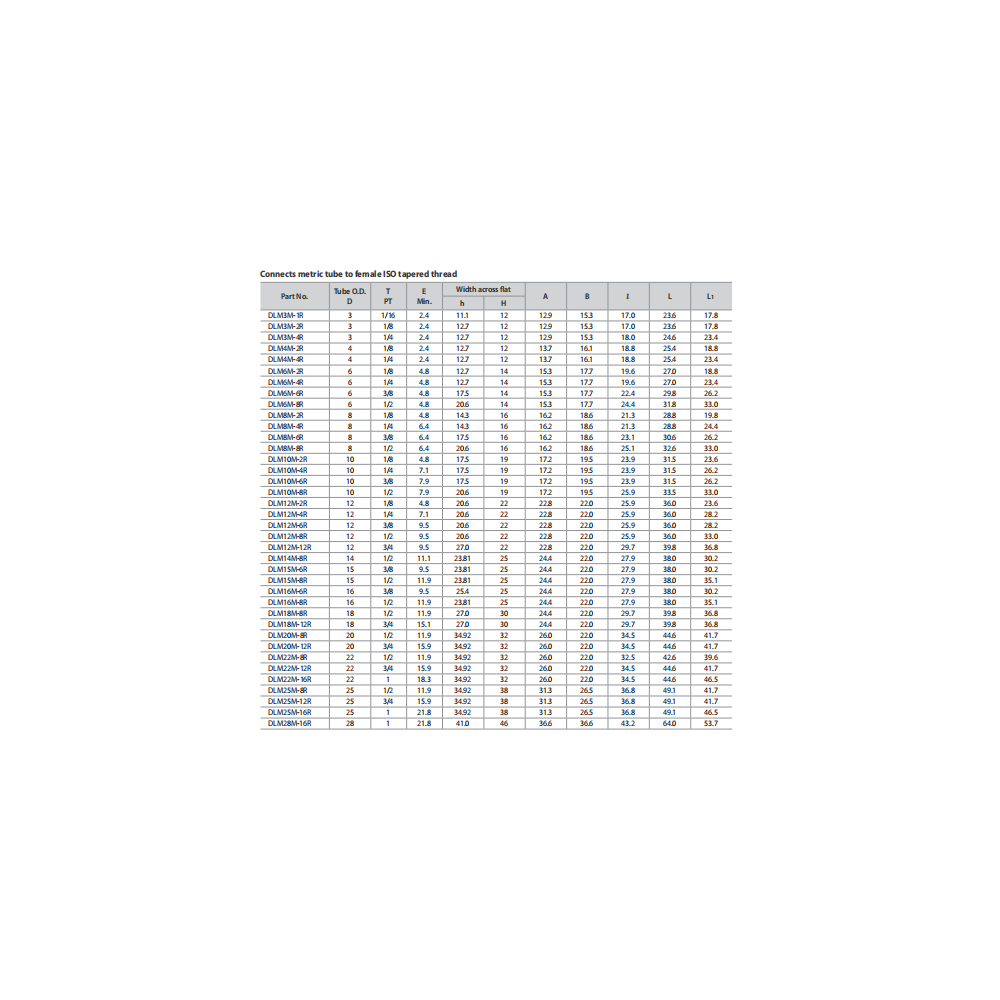

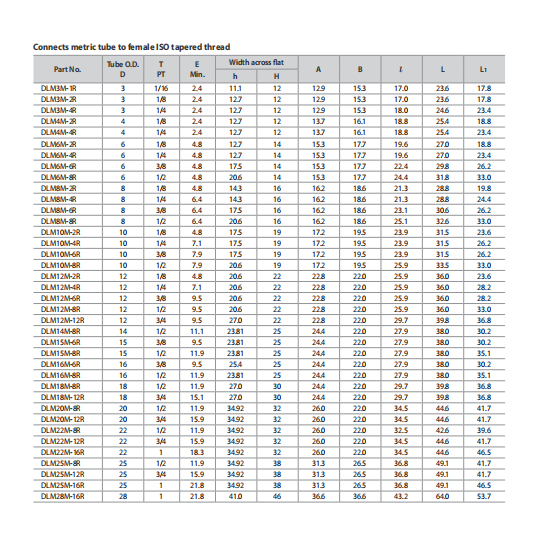

Part No |

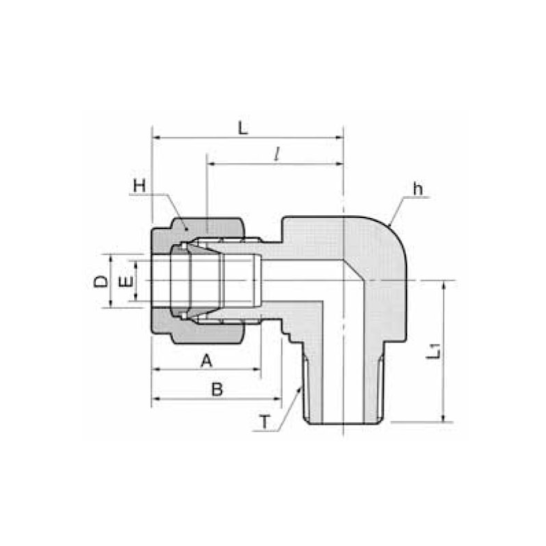

Tube O.D. D (mm) |
T PT |
|
DLM3M-1R |
3 |
1/16 |
|
DLM3M-2R |
3 |
1/8 |
|
DLM3M-4R |
3 |
1/4 |
|
DLM4M-2R |
4 |
1/8 |
|
DLM4M-4R |
4 |
1/4 |
|
DLM6M-2R |
6 |
1/8 |
|
DLM6M-4R |
6 |
1/4 |
|
DLM6M-6R |
6 |
3/8 |
|
DLM6M-8R |
6 |
1/2 |
|
DLM8M-2R |
8 |
1/8 |
|
DLM8M-4R |
8 |
1/4 |
|
DLM8M-6R |
8 |
3/8 |
|
DLM8M-8R |
8 |
1/2 |
|
DLM10M-2R |
10 |
1/8 |
|
DLM10M-4R |
10 |
1/4 |
|
DLM10M-6R |
10 |
3/8 |
|
DLM10M-8R |
10 |
1/2 |
|
DLM12M-2R |
12 |
1/8 |
|
DLM12M-4R |
12 |
1/4 |
|
DLM12M-6R |
12 |
3/8 |
|
DLM12M-8R |
12 |
1/2 |
|
DLM12M-12R |
12 |
3/4 |
|
DLM14M-8R |
14 |
1/2 |
|
DLM15M-6R |
15 |
3/8 |
|
DLM15M-8R |
15 |
1/2 |
|
DLM16M-6R |
16 |
3/8 |
|
DLM16M-8R |
16 |
1/2 |
|
DLM18M-8R |
18 |
1/2 |
|
DLM18M-12R |
18 |
3/4 |
|
DLM20M-8R |
20 |
1/2 |
|
DLM20M-12R |
20 |
3/4 |
|
DLM22M-8R |
22 |
1/2 |
|
DLM22M-12R |
22 |
3/4 |
|
DLM22M-16R |
22 |
1 |
|
DLM25M-8R |
25 |
1/2 |
|
DLM25M-12R |
25 |
3/4 |
|
DLM25M-16R |
25 |
1 |
|
DLM28M-16R |
28 |
1 |
